「並列計算強化版」のベンチマークテスト結果

NOCPACは、Ver.1.4から従来からの「通常版」のほかに、「並列計算強化版」が加わるようになりました。
ここでは、NOCPAC解析事例c7を採り上げ、「並列計算強化版」の処理速度と計算結果について記載します。

解析事例c7の内容説明は、割愛させていただきます（解析事例c7の頁をご参照ください）。ベンチマークテストの概要は下記の通りです。
【ソルバー】　　　ニュートン法
【面圧メッシュ】　基本分割：48×60　再分割：チャンファ部位置両側0.1mmを7分割（77x61,不均一分割）
【応力メッシュ】　ｘ方向：12mmを0.5mm均等分割
　　　　　　　　　　　　　+応力集中部（x=0.5と11.5）両側0.1mmを10均等分割（65分割）
　　　　　　　　　 y方向：0.25mmを0.01mm均等分割
　　　　　　　　　　　　　+応力集中部（y=0.22）両側0.03mmを6均等分割（32分割）
　　　　　　　　　 z方向：0.15mmを0.002mmで均等分割（75分割）

計算に使用したPCのCPU ： Core i5（コア数=6, スレッド数=12）

＜解析結果＞

１．処理速度比較
処理速度の比較を表１に示します。

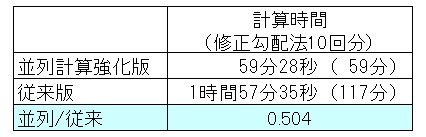

　　　　　　表１　事例c7の処理速度比較
　　　　　

最適クラウニング計算完了までの時間で比較すると、「並列計算強化版」では、「通常版」の117分が、59分に短縮され、50%の時間短縮が実現されました。


２．計算結果比較
「通常版」と「並列計算強化版」の計算結果は全く同じであることを確認しています。（但し、収束誤差で比較して、10^-10以下の差はあります）


以上の内容より、「並列計算強化版」を推奨します。
